Grúa aérea de viga individual
  1. Inicio
  2. Productos
  3. Grúa aérea
  • Longitud de espacio:7.5-28.5m
  • Altura de elevación:6-30m
  • Clase obrera:A3
  • Temperatura ambiente:-25~40℃
CONTÁCTENOS
WhatsApp:+86-13303800133
Correo:sale@weihua-cranes.com
  • Descripción general
  • Parámetros
  • Detalles del producto

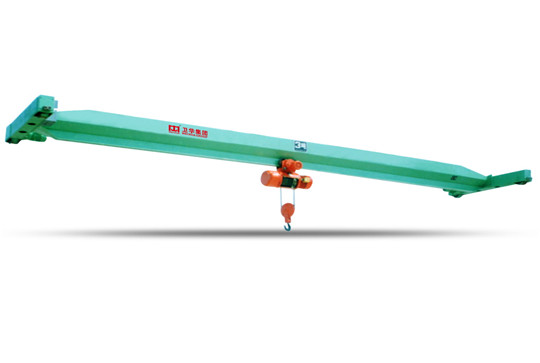

El modelo de grúa aérea de viga individual LDA es un tipo de grúa de poca potencia con capacidad para 1 a 20 toneladas. La amplitud es de 7,5 a 31,5 metros. Deber de trabajo es A3. Temperatura de trabajo de -25°C a 40°C.

Es ampliamente utilizada en plantas, almacenes y depósitos de materiales para levantar mercancías.

Está acompañada de un polipasto eléctrico modelo CD o modelo MD.

Está prohibido el uso de este equipo en ambientes combustibles, explosivos o corrosivos.




Capacidad T 1
Extensión m 7.5 11.5 14.5 17.5 19.5 22.5 25.5 28.5
Altura de Elevación m 6、 9、 12、18、 24、 30
Velocidad de Elevación m/min 8 or 8/0.8
Velocidad de Desplazamiento del Polipasto m/min 20
Velocidad de Desplazamiento de la Grúa m/min 20
Peso Total kg 1590 1960 2390 2850 3060 3550 4610 5660
Carga Máxima de la Rueda KN 8.7 9.9 11 12.2 12.8 14 16.7 19.4
Riel Recomendada Model 24kg/m
Potencia Total del Motor kw 1.7
Dimensión Principal (mm) Span (m) 7.5 11.5 14.5 17.5 19.5 22.5 25.5 28.5
Parte Superior de la Riel a la Parte Superior de la Grúa H 490 530 580 660 745
Parte Superior de la Riel al Centro del Gancho H4 910 955 970 990 1010
Distancia Base de la Grúa W 1500 2000 2000 2500 2500 3000 3500 4000
Anchura de la Grúa B 2000 2500 2500 3000 3000 3500 4000 4500
Limitación del Lado Izquierdo del Gancho S1 796
Limitación del Lado Derecho del Gancho S2 1274



Capacidad T 2
Extensión m 7.5 11.5 14.5 17.5 19.5 22.5 25.5 28.5
Altura de Elevación m 6、 9、 12、18、 24、 30
Velocidad de Elevación m/min 8 or 8/0.8
Velocidad de Desplazamiento del Polipasto m/min 20
Velocidad de Desplazamiento de la Grúa m/min 20
Peso Total kg 1680 2140 2670 3480 3760 4400 5680 6850
Carga Máxima de la Rueda KN 13.6 15.2 16.7 18.8 19.5 21.2 24.4 27.4
Riel Recomendada Model 24kg/m
Potencia Total del Motor kw 3.4
Dimensión Principal (mm) Span (m) 7.5 11.5 14.5 17.5 19.5 22.5 25.5 28.5
Parte Superior de la Riel a la Parte Superior de la Grúa H 490 580 660 785 820 875
Parte Superior de la Riel al Centro del Gancho H4 1080 1125 1140 1160 1135 1200 1250
Distancia Base de la Grúa W 1500 2000 2500 3000 3500 4000
Anchura de la Grúa B 2000 2500 3000 3500 4000 4500
Limitación del Lado Izquierdo del Gancho S1 796
Limitación del Lado Derecho del Gancho S2 1274



Capacidad T 3
Extensión m 7.5 11.5 14.5 17.5 19.5 22.5 25.5 28.5
Altura de Elevación m 6、 9、 12、18、 24、 30
Velocidad de Elevación m/min 8 or 8/0.8
Velocidad de Desplazamiento del Polipasto m/min 20 、30
Velocidad de Desplazamiento de la Grúa m/min 20 30
Peso Total kg 1860 2350 3120 3680 3970 5170 59500 8100
Carga Máxima de la Rueda KN 18.6 20.5 22.6 24.2 25 28.1 30.1 35.5
Riel Recomendada Model 24kg/m
Potencia Total del Motor kw 4.9
Dimensión Principal (mm) Span(m) 7.5 11.5 14.5 17.5 19.5 22.5 25.5 28.5
Parte Superior de la Riel a la Parte Superior de la Grúa H 530 580 660 725 835 880 940
Parte Superior de la Riel al Centro del Gancho H4 1270 1290 1305 1295 1330 1370
Distancia Base de la Grúa W 1500 2000 2500 3000 3500 4000
Anchura de la Grúa B 2000 2500 3000 3500 4000 4500
Limitación del Lado Izquierdo del Gancho S1 819
Limitación del Lado Derecho del Gancho S2 1291



Capacidad T 5
Extensión m 7.5 11.5 14.5 17.5 19.5 22.5 25.5 28.5
Altura de Elevación m 6、 9、 12、18、 24、 30
Velocidad de Elevación m/min 8 or 8/0.8
Velocidad de Desplazamiento del Polipasto m/min 20 、30
Velocidad de Desplazamiento de la Grúa m/min 20 30
Peso Total kg 2220 2860 3430 4440 4790 5550 68000 8990
Carga Máxima de la Rueda KN 28.7 31.4 33.2 36 37 39.1 42.3 47.9
Riel Recomendada Model 24kg/m
Potencia Total del Motor kw 8.3
Dimensión Principal (mm) Span(m) 7.5 11.5 14.5 17.5 19.5 22.5 25.5 28.5
Parte Superior de la Riel a la Parte Superior de la Grúa H 580 660 725 835 880 940 1020
Parte Superior de la Riel al Centro del Gancho H4 1460 1460 1475 1465 1500 1540 1520
Distancia Base de la Grúa W 1500 2000 2500 3000 3500 4000
Anchura de la Grúa B 2000 2500 3000 3500 4000 4500
Limitación del Lado Izquierdo del Gancho S1 842
Limitación del Lado Derecho del Gancho S2 1310



Capacidad T 10
Extensión m 7.5 11.5 14.5 17.5 19.5 22.5 25.5 28.5
Altura de Elevación m 6、 9、 12、18、 24、 30
Velocidad de Elevación m/min 8 or 8/0.8
Velocidad de Desplazamiento del Polipasto m/min 20 、30
Velocidad de Desplazamiento de la Grúa m/min 20 30
Peso Total kg 3060 3950 4640 5590 6010 7420 9220 14000
Carga Máxima de la Rueda KN 50.8 56.4 59.4 62.5 64 68 74.1 85.1
Riel Recomendada Model 24kg/m
Potencia Total del Motor kw 13.8
Dimensión Principal (mm) Span(m) 7.5 11.5 14.5 17.5 19.5 22.5 25.5 28.5
Parte Superior de la Riel a la Parte Superior de la Grúa H 735 835 890 880 920 1065 1160
Parte Superior de la Riel al Centro del Gancho H4 1815 1815 1840 1950 1970 1865 1890
Distancia Base de la Grúa W 1500 2000 2500 3000 3500 4000
Anchura de la Grúa B 2000 2500 3000 3500 4000 4700
Limitación del Lado Izquierdo del Gancho S1 1293
Limitación del Lado Derecho del Gancho S2 1893



Capacidad T 16
Extensión m 7.5 11.5 14.5 17.5 19.5 22.5 25.5 28.5
Altura de Elevación m 6、 9、 12、18、 24、 30
Velocidad de Elevación m/min 8 or 8/0.8
Velocidad de Desplazamiento del Polipasto m/min 20 、30
Velocidad de Desplazamiento de la Grúa m/min 20 30
Peso Total kg 3390 4420 5760 7350 7940 9210 13170 15300
Carga Máxima de la Rueda KN 76.5 84.3 89.6 94.9 97 100.9 111.4 117.2
Riel Recomendada Model 24kg/m
Potencia Total del Motor kw 13.8
Dimensión Principal (mm) Span(m) 7.5 11.5 14.5 17.5 19.5 22.5 25.5 28.5
Parte Superior de la Riel a la Parte Superior de la Grúa H 835 890 980 1065 1135 1200 1300
Parte Superior de la Riel al Centro del Gancho H4 2445 2470 2520 2495 2545 2590 2600
Distancia Base de la Grúa W 1500 2000 2500 3000 3500 4000
Anchura de la Grúa B 2000 2500 3000 3500 4200 4700
Limitación del Lado Izquierdo del Gancho S1 1293
Limitación del Lado Derecho del Gancho S2 1893



Capacidad T 20
Extensión m 7.5 11.5 14.5 17.5 19.5 22.5 25.5 28.5
Altura de Elevación m 6、 9、 12、18、 24、 30
Velocidad de Elevación m/min 8 or 8/0.8
Velocidad de Desplazamiento del Polipasto m/min 20 、30
Velocidad de Desplazamiento de la Grúa m/min 20 30
Peso Total kg 5270 6710 8550 10110 10850 12600 14280 14690
Carga Máxima de la Rueda KN 99 109.1 116.3 121.8 124.5 129.9 134.5 135.8
Riel Recomendada Model 24kg/m
Potencia Total del Motor kw 19.3
Dimensión Principal (mm) Span(m) 7.5 11.5 14.5 17.5 19.5 22.5 25.5 28.5
Parte Superior de la Riel a la Parte Superior de la Grúa H 900 970 1050 1130 1200 1300
Parte Superior de la Riel al Centro del Gancho H4 2400 2430 2490 2550 2590 2600
Distancia Base de la Grúa W 2000 2000 2500 3000 3500
Anchura de la Grúa B 2700 3200 3700 4200
Limitación del Lado Izquierdo del Gancho S1 1394
Limitación del Lado Derecho del Gancho S2 1933
