- Longitud de espacio:5-14m
- Altura de elevación:3-10m
- Clase obrera:A1~A3
- Temperatura ambiente:-25~40℃
- Descripción general
- Parámetros
- Detalles del producto
La grúa aérea SL modelo de operación manual es una grúa aérea de viga individual operada manualmente. Todos los movimientos son guiados manualmente. Es utilizada en lugares que no cuentan con fuentes de energía.
Esta grúa aérea (grúa puente) se caracteriza por una estructura más razonable y de acero más resistente en su totalidad. La viga principal está formada por una viga I o por una viga de cuadro de acero. Los carros finales están formados por vigas sección en forma de U.
Esta grúa aérea (grúa puente) es utilizada junto con un polipasto de cadena para completar el conjunto.
La capacidad va desde 1 tonelada a 10 toneladas. La amplitud va desde 5 metros a 14 metros, el grado de trabo es A1-A3. La temperatura de trabajo es de -25 a +42 grados centígrados.
Se encuentra prohibido el uso de esta grúa aérea (grúa EOT) en medios combustibles, explosivos o corrosivos.
| Capacidad | T | 1 | |||
|---|---|---|---|---|---|
| Extensión | m | 5 | 9 | 12 | 14 |
| Altura de Elevación | m | 3-10 | |||
| Velocidad de Desplazamiento de la Carretilla | m/min | 5.3 | |||
| Velocidad de Desplazamiento de la Grúa | m/min | 5.0 | |||
| Peso Total | Kg | 650 | 850 | 1090 | 1310 |
| Carga Máxima de la Rueda | KN | 0.65 | 0.73 | 0.81 | 0.86 |

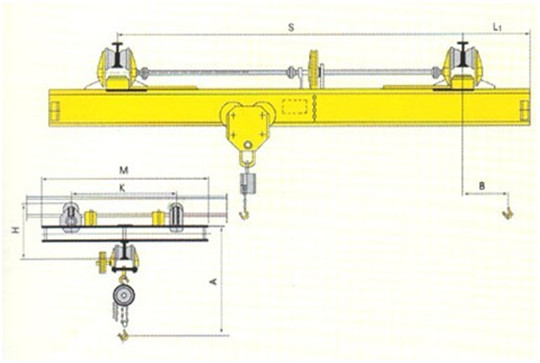

| Dimensión Principal (mm) | Extensión(m) | 5 | 9 | 12 | 14 |
| Parte Superior de la Riel a la Parte Superior de la Grúa | H | 520 | |||
| Parte Superior de la Riel al Centro del Gancho | H4 | 550 | 580 | 610 | 650 |
| Distancia Base de la Grúa | W | 1200 | 1600 | ||
| Anchura de la Grúa | B | 1800 | 2200 | ||
| Limitación del Lado Izquierdo del Gancho | S1 | 360 | 380 | 395 | 420 |
| Limitación del Lado Derecho del Gancho | S2 | ||||
| Capacidad | T | 3 | |||
|---|---|---|---|---|---|
| Extensión | m | 5 | 9 | 12 | 14 |
| Altura de Elevación | m | 3-10 | |||
| Velocidad de Desplazamiento de la Carretilla | m/min | 4.7 | |||
| Velocidad de Desplazamiento de la Grúa | m/min | 5.0 | |||
| Peso Total | Kg | 810 | 1200 | 1460 | 1800 |
| Carga Máxima de la Rueda | KN | 1.61 | 1.79 | 1.87 | 1.97 |
| Dimensión Principal (mm) | Extensión(m) | 5 | 9 | 12 | 14 |
| Parte Superior de la Riel a la Parte Superior de la Grúa | H | 520 | |||
| Parte Superior de la Riel al Centro del Gancho | H4 | 900 | 940 | 980 | 1030 |
| Distancia Base de la Grúa | W | 1200 | 1600 | ||
| Anchura de la Grúa | B | 1800 | 2200 | ||
| Limitación del Lado Izquierdo del Gancho | S1 | 460 | 485 | 510 | 540 |
| Limitación del Lado Derecho del Gancho | S2 | ||||
| Capacidad | T | 5 | |||
|---|---|---|---|---|---|
| Extensión | m | 5 | 9 | 12 | 14 |
| Altura de Elevación | m | 3-10 | |||
| Velocidad de Desplazamiento de la Carretilla | m/min | 4.7 | |||
| Velocidad de Desplazamiento de la Grúa | m/min | 5.0 | |||
| Peso Total | Kg | 960 | 1360 | 1730 | 2210 |
| Carga Máxima de la Rueda | KN | 2.5 | 2.75 | 2.86 | 3.01 |
| Dimensión Principal (mm) | Extensión(m) | 5 | 9 | 12 | 14 |
| Parte Superior de la Riel a la Parte Superior de la Grúa | H | 600 | |||
| Parte Superior de la Riel al Centro del Gancho | H4 | 1210 | 1250 | 1300 | 1360 |
| Distancia Base de la Grúa | W | 1200 | 1600 | ||
| Anchura de la Grúa | B | 1800 | 2200 | ||
| Limitación del Lado Izquierdo del Gancho | S1 | 520 | 560 | 585 | 625 |
| Limitación del Lado Derecho del Gancho | S2 | ||||
| Capacidad | T | 10 | |||
|---|---|---|---|---|---|
| Extensión | m | 5 | 9 | 12 | 14 |
| Altura de Elevación | m | 3-10 | |||
| Velocidad de Desplazamiento de la Carretilla | m/min | 4.2 | |||
| Velocidad de Desplazamiento de la Grúa | m/min | 5.0 | |||
| Peso Total | Kg | 1420 | 1870 | 2250 | 2830 |
| Carga Máxima de la Rueda | KN | 4.89 | 5.29 | 5.44 | 5.65 |
| Dimensión Principal (mm) | Extensión(m) | 5 | 9 | 12 | 14 |
| Parte Superior de la Riel a la Parte Superior de la Grúa | H | 720 | |||
| Parte Superior de la Riel al Centro del Gancho | H4 | 1390 | 1440 | 1490 | 1550 |
| Distancia Base de la Grúa | W | 1800 | |||
| Anchura de la Grúa | B | 2600 | |||
| Limitación del Lado Izquierdo del Gancho | S1 | 555 | 585 | 615 | 650 |
| Limitación del Lado Derecho del Gancho | S2 | ||||
Servicio de grúa Weihua para instalación
La grúa Weihua podría suministrar no solo grúas, sino también soluciones de grúas aéreas, en primer lugar, suministraremos diseño de grúas puente, grúas manuales, planos de grúas aéreas, diagramas de grúas aéreas, diagramas eléctricos de grúas aéreas y video de seguridad de grúas aéreas antes o después entrega, nuestro técnico hará la supervisión de la instalación de acuerdo con el documento, por supuesto, el cliente puede hacer la instalación por sí mismos de acuerdo a sus necesidades.
Después de la instalación, nuestro técnico indicará realizar la prueba de carga según el procedimiento de prueba de carga de la grúa aérea, luego entrenamiento de operador de grúa aérea y entrenamiento de mantenimiento de grúa aérea, todo el procedimiento se realizará de acuerdo con los videos de capacitación de grúa aérea y entrenamiento con grúa aérea PowerPoint .
La grúa Wehua tiene un gran honor para la certificación de grúas aéreas para diferentes tipos de grúas aéreas.
Si desea obtener más información sobre grúas puente, consulte los archivos adjuntos de la grúa aérea, el pdf de la grúa aérea, el catálogo de grúas de puente para obtener la especificación de la grúa aérea y las reglamentaciones de la grúa aérea desde el centro de descargas.
