- Capacidad de levantamiento:5t+5t to 20+20t
- Longitud de espacio:10.5-31.5m
- Altura de elevación:Max16m
- Clase obrera:A5~A7
- Temperatura ambiente:-25~40℃
- Descripción general
- Parámetros
- Detalles del producto

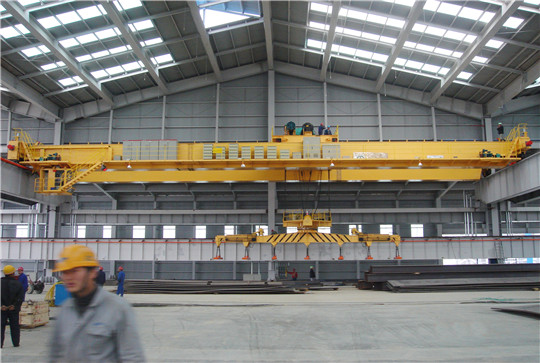

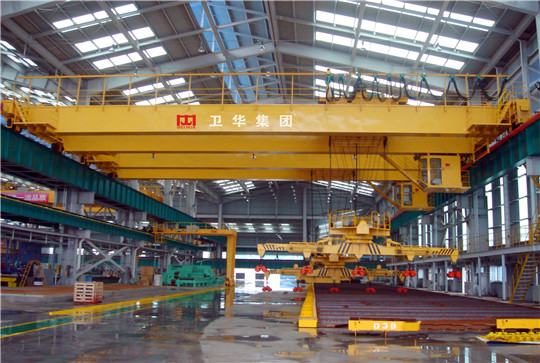

Esta grúa modelo tiene dos ganchos y la capacidad de levantar y transferir placas de acero largas o materiales de desecho, bloques de hierro o acero en plantas de acero, puertos y almacenes, entre otros.
La dirección del haz de suspensión de electromagnetismo se divide en dos estilos, es decir, paralelo o vertical al haz principal de la grúa. Debajo de la viga colgante están los mandriles electromagnéticos, que pueden cargar y descargar el peso del metal.

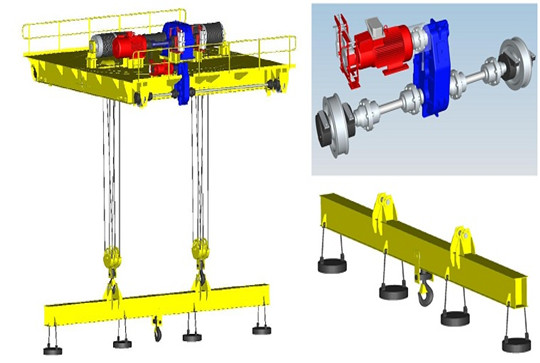

Composición: Hanging Beam Magnetic Overhead Crane tiene fuerza magnética fuerte y permanente para levantar materiales con alta eficiencia. Consiste en puente, mecanismo de desplazamiento de grúa, carro, equipo eléctrico y portaherramientas electromagnético. Tanto el mecanismo de desplazamiento como los motores de trolley son motores especiales para bastones, gran par de arranque y capacidad de carga.
| Capacidad | T | 7.5+7.5 | ||||
|---|---|---|---|---|---|---|
| Extensión | m | 22.5 | 25.5 | 28.5 | 31.5 | 34.5 |
| Altura de Elevación | m | 16 | ||||
| Velocidad de Elevación | m/min | 15.8 | ||||
| Velocidad de Desplazamiento de la Carretilla | m/min | 36.6 | ||||
| Velocidad de Desplazamiento de la Grúa | m/min | 103.9 | ||||
| Carga Máxima de la Rueda | KN | 190 | 202 | 212 | 220 | 229 |
| Riel Recomendada | Model | 43kg/m or QU70 | ||||
| Potencia Total del Motor | kw | 63 | ||||
| Dimensión Principal (mm) | Span(m) | 22.5 | 25.5 | 28.5 | 31.5 | 34.5 |
| Parte Superior de la Riel a la Parte Superior de la Grúa | H | 2188 | 2288 | |||
| Parte Superior de la Riel al Centro del Gancho | H4 | 441 | 341 | |||
| Distancia Base de la Grúa | W | 7400 | 9000 | |||
| Anchura de la Grúa | B | 9234 | 9844 | |||
| Carro distancia ferrocarril | K | 5000 | ||||
| Limitación del Lado Izquierdo del Gancho | S1 | 1500 | ||||
| Limitación del Lado Derecho del Gancho | S2 | 1500 | ||||
| Capacidad | T | 10+10 | ||||
|---|---|---|---|---|---|---|
| Extensión | m | 22.5 | 25.5 | 28.5 | 31.5 | 34.5 |
| Altura de Elevación | m | 16 | ||||
| Velocidad de Elevación | m/min | 12.6 | ||||
| Velocidad de Desplazamiento de la Carretilla | m/min | 36.2 | ||||
| Velocidad de Desplazamiento de la Grúa | m/min | 89 | ||||
| Carga Máxima de la Rueda | KN | 220 | 230 | 244 | 251 | 260 |
| Riel Recomendada | Model | 43kg/m or QU70 | ||||
| Potencia Total del Motor | kw | 71 | ||||
| Dimensión Principal (mm) | Span(m) | 22.5 | 25.5 | 28.5 | 31.5 | 34.5 |
| Parte Superior de la Riel a la Parte Superior de la Grúa | H | 2290 | 2390 | |||
| Parte Superior de la Riel al Centro del Gancho | H4 | 439 | 339 | |||
| Distancia Base de la Grúa | W | 8400 | 9000 | |||
| Anchura de la Grúa | B | 10234 | 10844 | |||
| Carro distancia ferrocarril | K | 6000 | ||||
| Limitación del Lado Izquierdo del Gancho | S1 | 1500 | ||||
| Limitación del Lado Derecho del Gancho | S2 | 1500 | ||||
| Capacidad | T | 16+16 | ||||
|---|---|---|---|---|---|---|
| Extensión | m | 22.5 | 25.5 | 28.5 | 31.5 | 34.5 |
| Altura de Elevación | m | 16 | ||||
| Velocidad de Elevación | m/min | 12.5 | ||||
| Velocidad de Desplazamiento de la Carretilla | m/min | 37 | ||||
| Velocidad de Desplazamiento de la Grúa | m/min | 87.3 | ||||
| Carga Máxima de la Rueda | KN | 313 | 330 | 343 | 355 | 365 |
| Riel Recomendada | Model | 43kg/m 或QU70 | ||||
| Potencia Total del Motor | kw | 111.3 | ||||
| Dimensión Principal (mm) | Span(m) | 22.5 | 25.5 | 28.5 | 31.5 | 34.5 |
| Parte Superior de la Riel a la Parte Superior de la Grúa | H | 2538 | 2638 | |||
| Parte Superior de la Riel al Centro del Gancho | H4 | 690 | 590 | |||
| Distancia Base de la Grúa | W | 8300 | 8500 | |||
| Anchura de la Grúa | B | 10258 | 10478 | |||
| Carro distancia ferrocarril | K | 6000 | ||||
| Limitación del Lado Izquierdo del Gancho | S1 | 1700 | ||||
| Limitación del Lado Derecho del Gancho | S2 | 1800 | ||||
| Capacidad | T | 20+20 | ||||
|---|---|---|---|---|---|---|
| Extensión | m | 22.5 | 25.5 | 28.5 | 31.5 | 34.5 |
| Altura de Elevación | m | 16 | ||||
| Velocidad de Elevación | m/min | 11.7 | ||||
| Velocidad de Desplazamiento de la Carretilla | m/min | 37.5 | ||||
| Velocidad de Desplazamiento de la Grúa | m/min | 87.3 | ||||
| Carga Máxima de la Rueda | KN | 353 | 369 | 381 | 397 | 414 |
| Riel Recomendada | Model | QU100 | ||||
| Potencia Total del Motor | kw | 128.5 | 142.5 | |||
| Dimensión Principal (mm) | Span(m) | 22.5 | 25.5 | 28.5 | 31.5 | 34.5 |
| Parte Superior de la Riel a la Parte Superior de la Grúa | H | 2640 | 2742 | |||
| Parte Superior de la Riel al Centro del Gancho | H4 | 668 | 566 | |||
| Distancia Base de la Grúa | W | 8800 | 9000 | |||
| Anchura de la Grúa | B | 10930 | 11130 | 11062 | ||
| Carro distancia ferrocarril | K | 6500 | ||||
| Limitación del Lado Izquierdo del Gancho | S1 | 1600 | ||||
| Limitación del Lado Derecho del Gancho | S2 | 1800 | ||||
QL：Rotating
| Capacidad | T | 20 | ||||||
|---|---|---|---|---|---|---|---|---|
| Extensión | m | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 34.5 | |
| Altura de Elevación | m | 16 | ||||||
| Velocidad de Elevación | m/min | 14.7 1.2r/min | ||||||
| Velocidad de Desplazamiento de la Carretilla | m/min | 43 | ||||||
| Velocidad de Desplazamiento de la Grúa | m/min | 104.3 | ||||||
| Carga Máxima de la Rueda | KN | 243 | 257 | 278 | 293 | 309 | 328 | |
| Riel Recomendada | Model | QU80 | ||||||
| Potencia Total del Motor | kw | 122.7 | ||||||
| Dimensión Principal (mm) | Span(m) | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 34.5 | |
| Parte Superior de la Riel a la Parte Superior de la Grúa | H | 2850 | 2950 | |||||
| Parte Superior de la Riel al Centro del Gancho | H4 | 3400 | ||||||
| Distancia Base de la Grúa | W | 7700 | 8000 | |||||
| Anchura de la Grúa | B | 9608 | 9828 | |||||
| Carro distancia ferrocarril | K | 5500 | ||||||
| Limitación del Lado Izquierdo del Gancho | S1 | 2200 | ||||||
| Limitación del Lado Derecho del Gancho | S2 | 2500 | ||||||
| Capacidad | T | 25 | |||||
|---|---|---|---|---|---|---|---|
| Extensión | m | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 34.5 |
| Altura de Elevación | m | 16 | |||||
| Velocidad de Elevación | m/min | 14.7 1.2r/min | |||||
| Velocidad de Desplazamiento de la Carretilla | m/min | 43 | |||||
| Velocidad de Desplazamiento de la Grúa | m/min | 104.3 | |||||
| Carga Máxima de la Rueda | KN | 286 | 297 | 308 | 319 | 340 | 362 |
| Riel Recomendada | Model | QU80 | |||||
| Potencia Total del Motor | kw | 122.7 | |||||
| Dimensión Principal (mm) | Span(m) | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 34.5 |
| Parte Superior de la Riel a la Parte Superior de la Grúa | H | 2850 | 2950 | ||||
| Parte Superior de la Riel al Centro del Gancho | H4 | 3400 | |||||
| Distancia Base de la Grúa | W | 7700 | 8000 | ||||
| Anchura de la Grúa | B | 9608 | 9828 | ||||
| Carro distancia ferrocarril | K | 5500 | |||||
| Limitación del Lado Izquierdo del Gancho | S1 | 2200 | |||||
| Limitación del Lado Derecho del Gancho | S2 | 2500 | |||||
| Capacidad | T | 32 | ||||||
|---|---|---|---|---|---|---|---|---|
| Extensión | m | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 34.5 | |
| Altura de Elevación | m | 16 | ||||||
| Velocidad de Elevación | m/min | 13.4 1.3r/min | ||||||
| Velocidad de Desplazamiento de la Carretilla | m/min | 43.1 | ||||||
| Velocidad de Desplazamiento de la Grúa | m/min | 113.9 | ||||||
| Carga Máxima de la Rueda | KN | 344 | 358 | 373 | 384 | 405 | 425 | |
| Riel Recomendada | Model | QU80 | ||||||
| Potencia Total del Motor | kw | 178.5 | ||||||
| Dimensión Principal (mm) | Span(m) | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 34.5 | |
| Parte Superior de la Riel a la Parte Superior de la Grúa | H | 3040 | 3140 | |||||
| Parte Superior de la Riel al Centro del Gancho | H4 | 3800 | ||||||
| Distancia Base de la Grúa | W | 7700 | 8000 | |||||
| Anchura de la Grúa | B | 9608 | 9828 | |||||
| Carro distancia ferrocarril | K | 5500 | ||||||
| Limitación del Lado Izquierdo del Gancho | S1 | 2400 | ||||||
| Limitación del Lado Derecho del Gancho | S2 | 2700 | ||||||
| Capacidad | T | 40 | |||||
|---|---|---|---|---|---|---|---|
| Extensión | m | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 34.5 |
| Altura de Elevación | m | 16 | |||||
| Velocidad de Elevación | m/min | 13.4 1.3r/min | |||||
| Velocidad de Desplazamiento de la Carretilla | m/min | 43.1 | |||||
| Velocidad de Desplazamiento de la Grúa | m/min | 106.4 | |||||
| Carga Máxima de la Rueda | KN | 390 | 406 | 425 | 434 | 449 | 470 |
| Riel Recomendada | Model | QU100 | |||||
| Potencia Total del Motor | kw | 205.5 | |||||
| Dimensión Principal (mm) | Span(m) | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 34.5 |
| Parte Superior de la Riel a la Parte Superior de la Grúa | H | 3209 | 3309 | ||||
| Parte Superior de la Riel al Centro del Gancho | H4 | 4000 | |||||
| Distancia Base de la Grúa | W | 7800 | 8000 | ||||
| Anchura de la Grúa | B | 9858 | 10058 | ||||
| Carro distancia ferrocarril | K | 5500 | |||||
| Limitación del Lado Izquierdo del Gancho | S1 | 2500 | |||||
| Limitación del Lado Derecho del Gancho | S2 | 2850 | |||||
Ventajas
1. ligero e ingeniosamente estructurado
2. fácil para la aplicación
3. Fuerte poder de atracción magnética
4. safe en el manejo
Para requisitos de aplicación más elevados, se puede proporcionar un sistema de suspensión de haz electromagnético extraíble y de 360 grados.
Servicio de grúa Weihua para instalación
La grúa Weihua podría suministrar no solo grúas, sino también soluciones de grúas aéreas, en primer lugar, suministraremos diseño de grúas puente, grúas manuales, planos de grúas aéreas, diagramas de grúas aéreas, diagramas eléctricos de grúas aéreas y video de seguridad de grúas aéreas antes o después entrega, nuestro técnico hará la supervisión de la instalación de acuerdo con el documento, por supuesto, el cliente puede hacer la instalación por sí mismos de acuerdo a sus necesidades.
Después de la instalación, nuestro técnico indicará realizar la prueba de carga según el procedimiento de prueba de carga de la grúa aérea, luego entrenamiento de operador de grúa aérea y entrenamiento de mantenimiento de grúa aérea, todo el procedimiento se realizará de acuerdo con los videos de capacitación de grúa aérea y entrenamiento con grúa aérea PowerPoint .
La grúa Wehua tiene un gran honor para la certificación de grúas aéreas para diferentes tipos de grúas aéreas.
Si desea obtener más información sobre grúas puente, consulte los archivos adjuntos de la grúa aérea, el pdf de la grúa aérea, el catálogo de grúas de puente para obtener la especificación de la grúa aérea y las reglamentaciones de la grúa aérea desde el centro de descargas.
