- Longitud de espacio:10.5-31.5m
- Altura de elevación:Max28m
- Clase obrera:A5~A7
- Temperatura ambiente:-25~40℃
- Descripción general
- Parámetros
- Detalles del producto

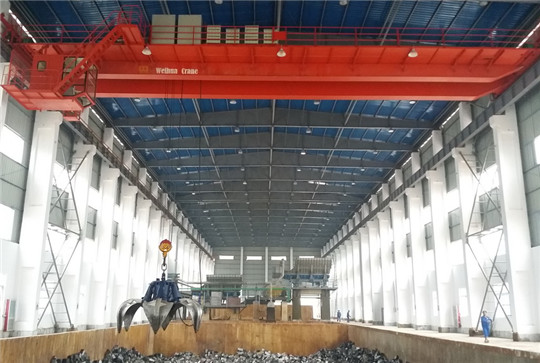

QZ grúa aérea con gancho es ampliamente utilizado en la carga de mercancías en el puerto, fábrica, taller, planta de energía, planta de fusión de acero, planta de cemento, industria de energía renovable de residuos.
La tarea de trabajo es pesada. La clasificación de grupo de la grúa es A6.
La dirección de la puerta de la plataforma a la tapa del conductor es: lateral, final y superior.
La capacidad de elevación incluye el peso del agarre.
La dirección de apertura del gancho incluye paralelismo con el rayo y la plomería con el rayo, este diseño es del tipo de fontanería.

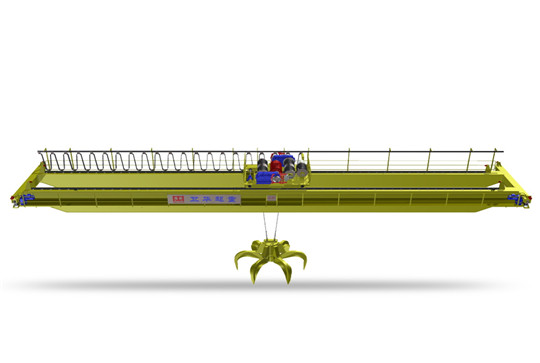

La grúa aérea de agarre incluye la viga principal, el carro elevador, la rueda, el gancho, la polea, la electricidad, el gancho.
| Capacidad | T | 5 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Extensión | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
| Altura de Elevación | m | 20 | |||||||
| Velocidad de Elevación | m/min | 39.2 | |||||||
| Velocidad de Desplazamiento de la Carretilla | m/min | 44.6 | |||||||
| Velocidad de Desplazamiento de la Grúa | m/min | 93.6 | 113.6 | ||||||
| Peso Total | kg | 19900 | 21600 | 23700 | 26400 | 29300 | 34300 | 38000 | 41300 |
| Carga Máxima de la Rueda | KN | 75 | 80 | 87 | 95 | 102 | 113 | 122 | 130 |
| Riel Recomendada | Model | 43kg/m or QU70 | |||||||
| Dimensión Principal (mm) | Span(m) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 |
| Parte Superior de la Riel a la Parte Superior de la Grúa | H | 1876 | 1926 | ||||||
| Parte Superior de la Riel al Centro del Gancho | H4 | 3063 | 3163 | 3263 | 3413 | 3563 | 3663 | 3813 | 3963 |
| Distancia Base de la Grúa | W | 4000 | 4050 | 5000 | |||||
| Anchura de la Grúa | B | 6568 | 6638 | 7163 | |||||
| Carro distancia ferrocarril | K | 2000 | |||||||
| Limitación del Lado Izquierdo del Gancho | S1 | 1635 | |||||||
| Limitación del Lado Derecho del Gancho | S2 | 1635 | |||||||
| Capacidad | T | 10 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Extensión | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |
| Altura de Elevación | m | 18 | ||||||||
| Velocidad de Elevación | m/min | 39.3 | ||||||||
| Velocidad de Desplazamiento de la Carretilla | m/min | 45.9 | ||||||||
| Velocidad de Desplazamiento de la Grúa | m/min | 112.5 | 101 | |||||||
| Peso Total | kg | 26500 | 28400 | 31100 | 35000 | 38400 | 43000 | 46800 | 50400 | |
| Carga Máxima de la Rueda | KN | 113 | 121 | 131 | 142 | 152 | 162 | 172 | 180 | |
| Riel Recomendada | Model | 43kg/m or QU70 | ||||||||
| Dimensión Principal (mm) | Span(m) | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |
| Parte Superior de la Riel a la Parte Superior de la Grúa | H | 2078 | 2168 | |||||||
| Parte Superior de la Riel al Centro del Gancho | H4 | 3927 | 3977 | 4127 | 4137 | 4287 | 4437 | 4587 | 4687 | |
| Distancia Base de la Grúa | W | 4000 | 4100 | 5000 | ||||||
| Anchura de la Grúa | B | 6913 | 6963 | 7388 | 7413 | |||||
| Carro distancia ferrocarril | K | 2000 | ||||||||
| Limitación del Lado Izquierdo del Gancho | S1 | 2015 | ||||||||
| Limitación del Lado Derecho del Gancho | S2 | 1850 | ||||||||
| Capacidad | T | 16 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Extensión | m | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | ||||
| Altura de Elevación | m | 28 | |||||||||
| Velocidad de Elevación | m/min | 41.8 | |||||||||
| Velocidad de Desplazamiento de la Carretilla | m/min | 43.2 | |||||||||
| Velocidad de Desplazamiento de la Grúa | m/min | 98 | 87.3 | ||||||||
| Peso Total | kg | 47300 | 51700 | 55700 | 60400 | 63300 | 67900 | ||||
| Carga Máxima de la Rueda | KN | 206 | 218 | 233 | 247 | 257 | 269 | ||||
| Riel Recomendada | Model | QU70 or square steel90*90 | |||||||||
| Dimensión Principal (mm) | Span(m) | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | ||||
| Parte Superior de la Riel a la Parte Superior de la Grúa | H | 2385 | 2535 | ||||||||
| Parte Superior de la Riel al Centro del Gancho | H4 | 4999 | 5149 | 5149 | 5299 | 5399 | 5499 | ||||
| Distancia Base de la Grúa | W | 4800 | 5000 | ||||||||
| Anchura de la Grúa | B | 7583 | 7733 | 7833 | |||||||
| Carro distancia ferrocarril | K | 2500 | |||||||||
| Limitación del Lado Izquierdo del Gancho | S1 | 2305 | |||||||||
| Limitación del Lado Derecho del Gancho | S2 | 2060 | |||||||||
| Capacidad | T | 20 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Extensión | m | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |||||
| Altura de Elevación | m | 26 | ||||||||||
| Velocidad de Elevación | m/min | 45.7 | ||||||||||
| Velocidad de Desplazamiento de la Carretilla | m/min | 43.2 | ||||||||||
| Velocidad de Desplazamiento de la Grúa | m/min | 87.3 | ||||||||||
| Peso Total | kg | 56100 | 60100 | 63300 | 68300 | 71100 | 75600 | |||||
| Carga Máxima de la Rueda | KN | 229 | 243 | 254 | 270 | 279 | 293 | |||||
| Riel Recomendada | Model | QU70 or square steel90*90 | ||||||||||
| Dimensión Principal (mm) | Span(m) | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | |||||
| Parte Superior de la Riel a la Parte Superior de la Grúa | H | 2739 | ||||||||||
| Parte Superior de la Riel al Centro del Gancho | H4 | 5101 | 5345 | 5501 | 5651 | 5751 | 5851 | |||||
| Distancia Base de la Grúa | W | 4800 | 5000 | |||||||||
| Anchura de la Grúa | B | 7958 | 8058 | |||||||||
| Carro distancia ferrocarril | K | 2500 | ||||||||||
| Limitación del Lado Izquierdo del Gancho | S1 | 2635 | ||||||||||
| Limitación del Lado Derecho del Gancho | S2 | 2485 | ||||||||||
Servicio de grúa Weihua para instalación
La grúa Weihua podría suministrar no solo grúas, sino también soluciones de grúas aéreas, en primer lugar, suministraremos diseño de grúas puente, grúas manuales, planos de grúas aéreas, diagramas de grúas aéreas, diagramas eléctricos de grúas aéreas y video de seguridad de grúas aéreas antes o después entrega, nuestro técnico hará la supervisión de la instalación de acuerdo con el documento, por supuesto, el cliente puede hacer la instalación por sí mismos de acuerdo a sus necesidades.
Después de la instalación, nuestro técnico indicará realizar la prueba de carga según el procedimiento de prueba de carga de la grúa aérea, luego entrenamiento de operador de grúa aérea y entrenamiento de mantenimiento de grúa aérea, todo el procedimiento se realizará de acuerdo con los videos de capacitación de grúa aérea y entrenamiento con grúa aérea PowerPoint .
La grúa Wehua tiene un gran honor para la certificación de grúas aéreas para diferentes tipos de grúas aéreas.
Si desea obtener más información sobre grúas puente, consulte los archivos adjuntos de la grúa aérea, el pdf de la grúa aérea, el catálogo de grúas de puente para obtener la especificación de la grúa aérea y las reglamentaciones de la grúa aérea desde el centro de descargas.
