- Modelo:MQ
- Capacidad de levantamiento:30-80T
- Longitud de espacio:Above rail 40m; under rail 30m
- Clase obrera:A7, A8
- Temperatura ambiente:-25~40℃
- Descripción general
- Parámetros
- Detalles del producto

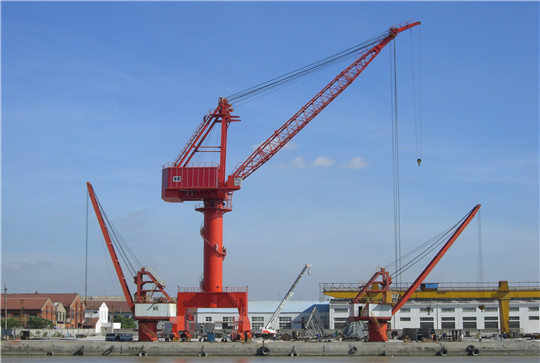

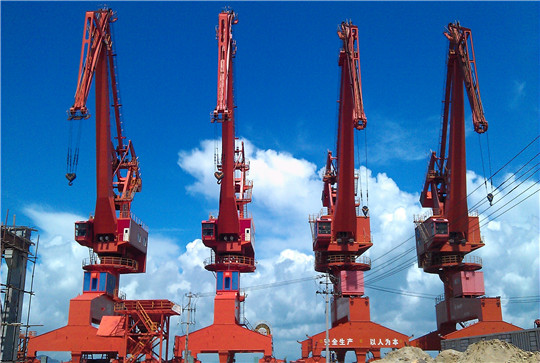

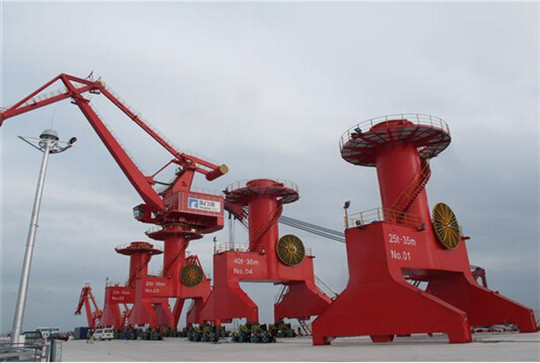

La grúa pórtico es una grúa multipropósito que es utilizada ampliamente para la carga y descarga de todo tipo de cargas en variedad de sitios de trabajos. La estructura principal consiste en un marco de acero. Las herramientas de elevación pueden ser un pala, una viga de suspensión, un gancho y un electromagneto, etc. Esta grúa puede ser de dos tipos diferentes dependiendo de las demandas del trabajo: tipo fijo y tipo móvil.
Puede trabajar perfectamente en espacios limitados de puertos, patios y otros, y es excelente para su uso en el transporte por camiones, y carga y descarga de barcos. Especialmente en su uso general en puertos, la grúa pórtico es un tipo de máquina de agarre que puede otorgarle beneficios rápidamente con una inversión pequeña.
| Especificaciones del producto | 1030 | ||
|---|---|---|---|
| Capacidad de levantamiento | t | 10 | |
| Grupo de Clasificación de las máquinas completas | A7 | ||
| Altura de Elevación | Por encima del carril superior | m | Grab 16 Hook 25 |
| Por debajo del carril superior | m | Hook 15 | |
| Radio de trabajo | Max. | m | 30 |
| Min. | m | 8.5 | |
| Mecanismo de elevación | Clasificación grupo | M7 | |
| Velocidad de Elevacion | m/min | 60 | |
| Mecanismo luffing | Clasificación grupo | M6 | |
| Velocidad de Elevacion | m/min | 52 | |
| Mecanismo de giro | Clasificación grupo | M6 | |
| La velocidad de giro | r/min | 1.51 | |
| Mecanismo de viajar | Clasificación grupo | M4 | |
| velocidad de desplazamiento | m/min | 27 | |
| Fuente de Alimentación | 3-phase A.C. 50Hz 380V | ||
| Ancho de vía / Distancia entre ejes | m | 10.5/10.5 | |
| Max.Radio de giro | m | 30 | |
| Radio de giro de cola | m | ~7.8 | |
| En servicio Presión máxima del viento | N/m | 250 | |
| Fuera de servicio Presión máxima del viento | N/m | 1000 | |
| En servicio Presión máxima de ruedas | KN | 220 | |
| Recomendaciones de cadenas de acero | P50 | ||
| Capacidad instalada | kw | 350 | |
| Especificaciones del producto | 1633 | |||||
|---|---|---|---|---|---|---|
| Capacidad de levantamiento | t | Grab 16 Hook 16/25 | ||||
| Grupo de Clasificación de las máquinas completas | A7 | |||||
| Altura de Elevación | Por encima de Base Nivel | m | Grab 20 Hook 28 | |||
| Por debajo del nivel de base | m | 16 | ||||
| Radio de trabajo | Max. | m | Grab 33 Hook 33/23 | |||
| Min. | m | 9.5 | ||||
| Mecanismo de elevación | Clasificación grupo | M7 | ||||
| Velocidad de Elevacion | m/min | 50 | ||||
| Mecanismo luffing | Clasificación grupo | M6 | ||||
| luffing velocidad | m/min | 50 | ||||
| Mecanismo de giro | Clasificación grupo | M6 | ||||
| La velocidad de giro | r/min | 1.51 | ||||
| Mecanismo de viajar | Clasificación grupo | M4 | ||||
| velocidad de desplazamiento | m/min | 25 | ||||
| Fuente de Alimentación | 3-phase A.C. 50Hz 380V | |||||
| Ancho de vía / Distancia entre ejes | m | 10.5/10.5 | ||||
| Max. Radio de giro | m | 33 | ||||
| Radio de giro de cola | m | ~8.5 | ||||
| En servicio Presión máxima del viento | N/m | 250 | ||||
| Fuera de servicio Presión máxima del viento | N/m | 1000 | ||||
| En servicio Presión máxima de ruedas | KN | 250 | ||||
| Recomendaciones de cadenas de acero | P50 | |||||
| Capacidad instalada | kw | 450 | ||||
| Especificaciones del producto | 3055 | |||||
| Grupo de Clasificación de las máquinas completas | A5 | |||||
| La elevación de la capacidad | Capacidad de levantamiento | t | Main Hook | Aux.Hook | ||
| 30 | 10 | 5 | ||||
| Radio | m | 15~17 | 15~50 | 19~55 | ||
| Altura de elevación | m | 50 | 50 | |||
| Radio de trabajo | Max. | m | 55 | 50 | ||
| Min. | m | 19 | 15 | |||
| Velocidad de Mecanismo | Velocidad de Elevación | m/min | 10（20,<12t） | 20（40,<2t） | ||
| luffing velocidad | m/min | ~10 | ||||
| La velocidad de giro | r/min | 0.24 | ||||
| velocidad de desplazamiento | m/min | 30 | ||||
| Fuente de Alimentación | 3-phase A.C. 50Hz 380V | |||||
| Ancho de vía / Distancia entre ejes | m | 10.5/12 | ||||
| Altura libre de las Portal | m | ~10 | ||||
| Radio de giro de cola | m | ~15 | ||||
| Rotary Disc Cola de giro Radio | m | =12 | ||||
| En servicio Presión máxima del viento | N/m | 250 | ||||
| Fuera de servicio Presión máxima del viento | N/m | 1000 | ||||
| En servicio Presión máxima de ruedas | KN | 250 | ||||
| Recomendaciones de cadenas de acero | P50 | |||||
| Capacidad instalada | kw | 220 | ||||
| Especificaciones del producto | 4073 | ||||||
|---|---|---|---|---|---|---|---|
| Capacidad de levantamiento | A4 | ||||||
| La elevación de la capacidad | Capacidad de levantamiento | t | 40 | 27 | 22 | 16 | 10 |
| Radio | m | 20~45 | 20~55 | 20~60 | 20~67 | 20~73 | |
| Altura de Elevación | m | 45 | |||||
| Radio de trabajo | Max. | m | 73 | ||||
| Min. | m | 20 | |||||
| Velocidad de Mecanismo | Velocidad de Elevacion | m/min | 0.2~10 | ||||
| luffing velocidad | m/min | 0.2~10 | |||||
| La velocidad de giro | r/min | 0.3 | |||||
| velocidad de desplazamiento | m/min | 30 | |||||
| Fuente de Alimentación | 3-phase A.C. 50Hz 380V | ||||||
| Ancho de vía / Distancia entre ejes | m | 10.5/14 | |||||
| Altura libre de las Portal | m | 8.06 | |||||
| Rotary Disc Cola de giro Radio | m | ~9.4 | |||||
| En servicio Presión máxima del viento | N/m | 250 | |||||
| Fuera de servicio Presión máxima del viento | N/m | 1000 | |||||
| En servicio Presión máxima de ruedas | KN | 400 | |||||
| Recomendaciones de cadenas de acero | P50 | ||||||
| Capacidad instalada | kw | 350 | |||||
| Especificaciones del producto | 3055 | ||||
|---|---|---|---|---|---|
| Grupo de Clasificación de las máquinas completas | A5 | ||||
| La elevación de la capacidad | Capacidad de levantamiento | t | Main Hook | Aux.Hook | |
| 120 | 40 | 20 | |||
| Radio | m | 24~33 | 24~60 | 28~65 | |
| Altura de Elevación | m | 60 | 60 | ||
| Radio de trabajo | Max. | m | 60 | 65 | |
| Min. | m | 24 | 28 | ||
| Velocidad de Mecanismo | Velocidad de Elevación | m/min | 6（12,<48） | 15（30,<8） | |
| luffing velocidad | m/min | ~10 | |||
| La velocidad de giro | r/min | 0.24 | |||
| velocidad de desplazamiento | m/min | 30 | |||
| Fuente de Alimentación | 3-phase A.C. 50Hz 380V | ||||
| Ancho de vía / Distancia entre ejes | m | 13/16 | |||
| Altura libre de las Portal | m | ~13 | |||
| Radio de giro de cola | m | ~17 | |||
| Rotary Disc Cola de giro Radio | m | ≤15 | |||
| En servicio Presión máxima del viento | N/m | 250 | |||
| Fuera de servicio Presión máxima del viento | N/m | 1000 | |||
| En servicio Presión máxima de ruedas | KN | 450 | |||
| Recomendaciones de cadenas de acero | Qu50 | ||||
| Capacidad instalada | kw | 220 | |||
| Especificaciones del producto | G0515 | ||
|---|---|---|---|
| Grupo de Clasificación de las máquinas completas | A6 | ||
| Capacidad de levantamiento | t | 5 | |
| Altura de Elevación | Por encima de Base Nivel | m | 9 |
| Por debajo del nivel de base | m | 7.5 | |
| Radio de trabajo | Max. | m | 15 |
| Min. | m | 6 | |
| Mecanismo de velocidad | Velocidad de Elevacion | m/min | 25 |
| luffing velocidad | m/min | 22 | |
| La velocidad de giro | r/min | 1.36 | |
| Fuente de alimentación | 3-phase A.C. 50HZ 380V | ||
| Rotary Disc Cola de giro Radio | m | =4 | |
| La productividad global | t/h | ≥150 | |
| En servicio Presión máxima del viento | N/m | 250 | |
| Fuera de servicio Presión máxima del viento | N/m | 1000 | |
| Capacidad instalada | kw | 45 | |
