Grúa pórtico de doble viga

Capacidad:5-50t
Lapso:18-35m
Altura de elevación:12m
Temperatura ambiente:-25~40℃

CONTÁCTENOS

WhatsApp:+86-13303800133

Correo:sale@weihua-cranes.com

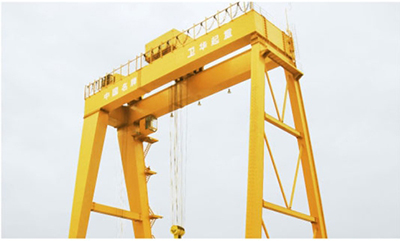

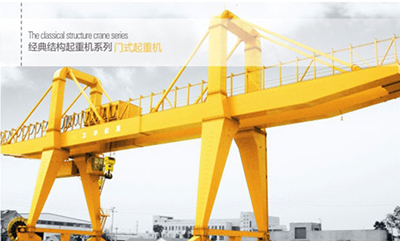

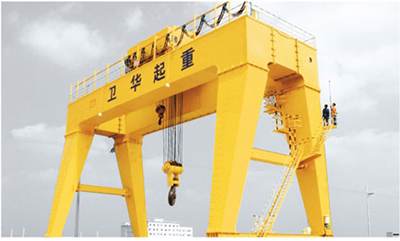

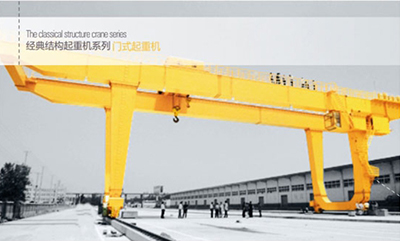

Grúa pórtico de doble viga tipo MG compuesta por pórtico, cangrejo grúa, mecanismo de desplazamiento de la carretilla, cabina y sistema de control eléctrico, el pórtico es una estructura en forma de caja, la pista está al costado de cada viga y la pata se divide en tipo A y tipo U según los requisitos del usuario.

El método de control puede ser control de tierra, control remoto, control de cabina o ambos, en la cabina hay asiento ajustable, tapete aislante en el piso, vidrio templado para la ventana, extintor de fuego, ventilador eléctrico y equipo auxiliar como aire acondicionado, acústico alarma e interfono que pueden ser proporcionados según lo requerido por los usuarios.

Esta grúa pórtico de doble viga es hermosa, duradera y ampliamente utilizada en un almacén al aire libre, por supuesto, también se puede utilizar en interiores, pero por favor, háganos saber la condición en su taller, solo díganos sus demandas, podemos diseñar el más grúa adecuada para usted.

La grúa Weihua es la principal grúa de pórtico en China, incluso en toda Asia.

Capacidad	T	5
Extensión	m	18	22	26	30	35
Altura de Elevación	m	10/12
Velocidad de Elevación	m/min	9.2
Velocidad de Desplazamiento de la Carretilla	m/min	37.2
Velocidad de Desplazamiento de la Grúa	m/min	37.7
Carga Máxima de la Rueda	KN	180	190	200	230	240
Riel Recomendada	Model	P43
Potencia Total del Motor	kw	27.8
Dimensión Principal (mm)	Span(m)	18	22	26	30	35
Parte Superior de la Riel al Centro del Gancho	H1	10000			12000
Distancia Base de la Grúa	W	6600			7200
Anchura de la Grúa	B	8154			8754
Carro distancia ferrocarril	K	1400
Limitación del Lado Izquierdo del Gancho	C1	5000			7500
Limitación del Lado Derecho del Gancho	C2	6500			7500
pescante en voladizo izquierda	L1	6500			9000
pescante en voladizo derecha	L2	6500			9000

Capacidad	T	10
Extensión	m	18	22		26		30		35
Altura de Elevación	m	10/12
Velocidad de Elevación	m/min	8.5
Velocidad de Desplazamiento de la Carretilla	m/min	43.8
Velocidad de Desplazamiento de la Grúa	m/min	37.7				40.1
Carga Máxima de la Rueda	KN	230	260		280		300		320
Riel Recomendada	Model	P43
Potencia Total del Motor	kw	37.6
Dimensión Principal (mm)	Span(m)	18	22		26		30		35
Parte Superior de la Riel al Centro del Gancho	H1	10000				12000
Distancia Base de la Grúa	W	9000		9300				9400
Anchura de la Grúa	B	10554		11150				11250
Carro distancia ferrocarril	K	7000
Limitación del Lado Izquierdo del Gancho	C1	4500	5500		6500		7500		8500
Limitación del Lado Derecho del Gancho	C2	4500	5500		6500		7500		8500
pescante en voladizo izquierda	L1	6500	7500		8500		9500		10500
pescante en voladizo derecha	L2	6500	7500		8500		9500		10500

Capacidad	T	16/3.2
Extensión	m	18	22		26		30		35
Altura de Elevación	m	10/10.5；12/12.5
Velocidad de Elevación	m/min	7.9/11.2
Velocidad de Desplazamiento de la Carretilla	m/min	36.3
Velocidad de Desplazamiento de la Grúa	m/min	40.1				37.3
Carga Máxima de la Rueda	KN	330	350		210		230		245
Riel Recomendada	Model	P43/QU80
Potencia Total del Motor	kw	63.3/71.3
Dimensión Principal (mm)	Span(m)	18	22		26		30		35
Parte Superior de la Riel al Centro del Gancho	H1	10000				12000
Distancia Base de la Grúa	W	9400		7908				7958
Anchura de la Grúa	B	11250		11440				11490
Carro distancia ferrocarril	K	7000
Limitación del Lado Izquierdo del Gancho	C1	4500	5500		6500		7500		8500
Limitación del Lado Derecho del Gancho	C2	4500	5500		6500		7500		8500
pescante en voladizo izquierda	L1	7000	8000		9000		10000		11500
pescante en voladizo derecha	L2	7000	8000		9000		10000		11500

Capacidad	T	20
Extensión	m	18	22	26		30	35
Altura de Elevación	m	10/10.5
Velocidad de Elevación	m/min	7.1/9.2
Velocidad de Desplazamiento de la Carretilla	m/min	44.6
Velocidad de Desplazamiento de la Grúa	m/min	44
Carga Máxima de la Rueda	KN	360	380	400		445	460
Riel Recomendada	Model	QU70
Potencia Total del Motor	kw	77
Dimensión Principal (mm)	Span(m)	18	22	26		30	35
Parte Superior de la Riel al Centro del Gancho	H1	10000
Distancia Base de la Grúa	W	10000
Anchura de la Grúa	B	12166
Carro distancia ferrocarril	K	7000
Limitación del Lado Izquierdo del Gancho	C1	5000			7500
Limitación del Lado Derecho del Gancho	C2	5000			7500
pescante en voladizo izquierda	L1	7500			10000
pescante en voladizo derecha	L2	7500			10000

Capacidad	T	32
Extensión	m	18	22	26		30	35
Altura de Elevación	m	10/10.79
Velocidad de Elevación	m/min	6.3/9.2
Velocidad de Desplazamiento de la Carretilla	m/min	42.4
Velocidad de Desplazamiento de la Grúa	m/min	38			40.1
Carga Máxima de la Rueda	KN	250	265	280		315	330
Riel Recomendada	Model	QU70
Potencia Total del Motor	kw	91.3				109.3
Dimensión Principal (mm)	Span(m)	18	22	26		30	35
Parte Superior de la Riel al Centro del Gancho	H1	10000
Distancia Base de la Grúa	W	8300			8400
Anchura de la Grúa	B	11652			12362
Carro distancia ferrocarril	K	7000
Limitación del Lado Izquierdo del Gancho	C1	5000			7500
Limitación del Lado Derecho del Gancho	C2	5000			7500
pescante en voladizo izquierda	L1	7500			10000
pescante en voladizo derecha	L2	7500			10000

Capacidad	T	40
Extensión	m	18	22	26		30	35
Altura de Elevación	m	10/10.3
Velocidad de Elevación	m/min	6.3/8.5
Velocidad de Desplazamiento de la Carretilla	m/min	38.5
Velocidad de Desplazamiento de la Grúa	m/min	38			40.1
Carga Máxima de la Rueda	KN	280	295	310		355	370
Riel Recomendada	Model	50kg/m
Potencia Total del Motor	kw	114.5				132.5
Dimensión Principal (mm)	Span(m)	18	22	26		30	35
Parte Superior de la Riel al Centro del Gancho	H1	10000
Distancia Base de la Grúa	W	8300			8400
Anchura de la Grúa	B	11456			12362
Carro distancia ferrocarril	K	7000
Limitación del Lado Izquierdo del Gancho	C1	5000			7500
Limitación del Lado Derecho del Gancho	C2	5000			7500
pescante en voladizo izquierda	L1	7500			10000
pescante en voladizo derecha	L2	7500			10000

Capacidad	T	50
Extensión	m	18	22	26		30	35
Altura de Elevación	m	10/10.94
Velocidad de Elevación	m/min	5.9/8.5
Velocidad de Desplazamiento de la Carretilla	m/min	38.5
Velocidad de Desplazamiento de la Grúa	m/min	40.1			44
Carga Máxima de la Rueda	KN	360	380	400		430	450
Riel Recomendada	Model	QU80
Potencia Total del Motor	kw	132.5				148.5
Dimensión Principal (mm)	Span(m)	18	22	26		30	35
Parte Superior de la Riel al Centro del Gancho	H1	10000
Distancia Base de la Grúa	W	8400			8500
Anchura de la Grúa	B	12362			12670
Carro distancia ferrocarril	K	7000
Limitación del Lado Izquierdo del Gancho	C1	5000			7500
Limitación del Lado Derecho del Gancho	C2	5000			7500
pescante en voladizo izquierda	L1	8000			10500
pescante en voladizo derecha	L2	8000			10500

1. Estructura razonable y desempeño favorable.
2. Suave arranque y parada.
3. Viaje seguro y confiable, larga vida.
4. Cabina de poco ruido, cómoda con buena vista.
5. Instalación fácil y mantenimiento conveniente.
6. Excelente intercambiabilidad para piezas y componentes.
7. Unidad de grúa: IP54 o IP44, aislamiento de nivel F.

Contáctenos

Productos relacionados

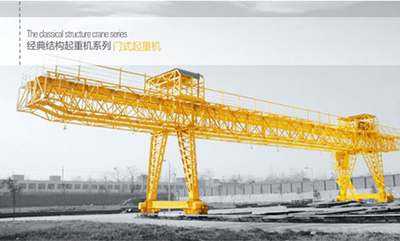

Grúa pórtico de armadura
