- Capacidad:1-80t
- Altura de elevación:customized
- Velocidad de elevación:single/VVVF
- Descripción general
- Parámetros
- Detalles del producto

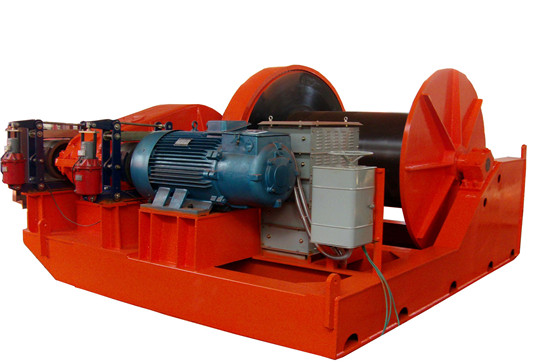

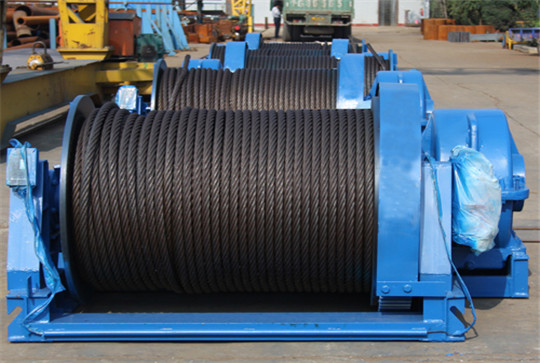

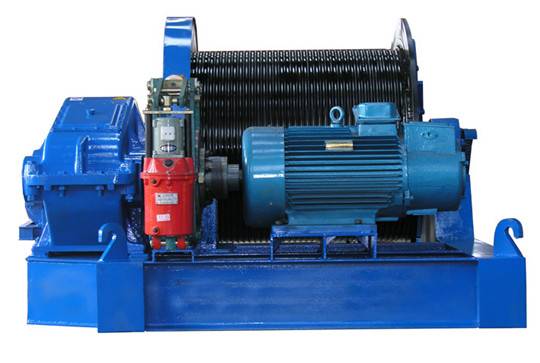

Cabrestante eléctrico de baja velocidad es un cabrestante eléctrico de tipo reductor de engranaje.
Esta serie de cabrestante eléctrico se utiliza principalmente para tirar o levantar objetos pesados en proyectos de carreteras y puentes, construcción civil, área minera, fábrica, puerto, marina, p. Ej. Instalación y desmontaje de todo tipo de estructuras y equipos de maquinaria de acero de gran tamaño o supergrandes, refuerzo de hormigón, arrastres, las características son cableado ordenado, elevación segura y confiable, la velocidad no suele ser superior a 12 m / min.
En general
1. Capacidad: 1-80 t
2. altura de elevación: personalizado
3. Velocidad de elevación: simple / VVVF
4. Voltaje: 220v / 380v / 400v / 415v
5. Botón o control de la leva o control remoto
6. Sistema eléctrico de Siemens o Schneider
7. Función de protección de sobrecarga de corriente, función de protección de tensión inferior.
| Dato Tipo Básico | Carga Nominal | Velocidad Nominal | Capacidad de la Cuerda (m) |
Diámetro de la Cuerda | Motor Tipo Eléctrico | Potencia del Motor Eléctrico (KN) |
Dimensión del Brazo (mm) |
Peso (kg) |
|---|---|---|---|---|---|---|---|---|
| JM10 | 100 | 8 | 170 | Φ30 | YZR200L-6 | 22 | 2090×1475×956 | 3000 |
| JM10B | 100 | 9.5 | 250 | Φ30 | YZR200L-6 | 22 | 1705×1598×985 | 3500 |
| JM12.5 | 125 | 8 | 300 | Φ34 | YZR225M-6 | 30 | 2880×2200×1550 | 5000 |
| JM13.5 | 135 | 0-5 | 290 | Φ28 | YZP225S-8 | 22 | 2990×2363×1650 | 6500 |
| JM16 | 160 | 10 | 500 | Φ37 | YZR250M2-6 | 37 | 3750×2400×1850 | 8800 |
| JM20 | 200 | 10 | 600 | Φ43 | YZR280S-8 | 45 | 3950×2560×1950 | 9900 |
| JM25 | 250 | 9 | 700 | Φ48 | YZR280M-6 | 55 | 4350×2800×2100 | 13500 |
| JM32 | 320 | 9 | 700 | Φ56 | YZR315S-8 | 75 | 4500×2850×2100 | 14800 |
| JM50 | 500 | 9 | 800 | Φ65 | YZR315M-8 | 90 | 4930×3050×2250 | 19500 |
| JM65 | 650 | 10.5 | 3600 | Φ64 | LA8315-8AB | 160 | 5900×4680×3200 | 46000 |
Manera de control
Botón de control y control de la leva y control remoto
Estándares de diseño
a.cable de hilo redondo GB / T20118-2006
Estándar de diseño de grúa GB3811-2011
c.Métodos y métodos de prueba de cabrestante de construcción GB6947-1986
