- Capacidad :0.5-10T
- Altura de elevación:300m
- Velocidad de elevación:single/VVVF
- Descripción general
- Parámetros
- Detalles del producto

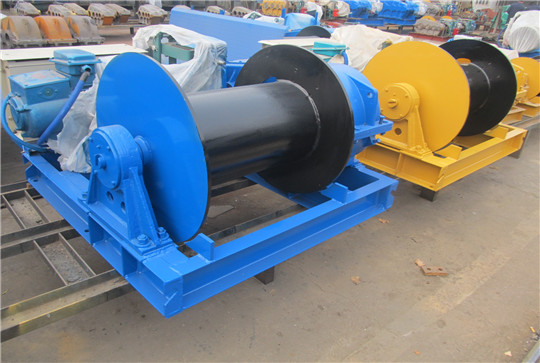

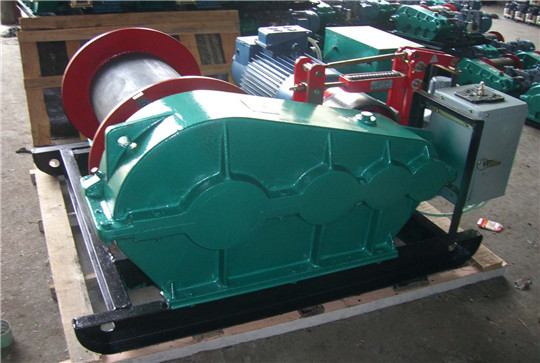

El cabrestante eléctrico de alta velocidad es un cabrestante eléctrico tipo transmisión reductora.
Esta serie de cabrestante eléctrico se utiliza principalmente para arrastrar objetos pesados o levantar material en la construcción de edificios, también se podría utilizar como unidad de elevación de grúas. Mientras tanto, también son el cabrestante especial para la torre de perforación, el marco del pórtico y el carro de elevación.
Son adecuados en proyectos de construcción civil en áreas mineras, edificios, fábricas para la instalación de pequeños equipos. La velocidad es generalmente de alrededor de 30 m / min.
1. Capacidad: 0.5-10T
2. Altura de elevación: 300 m
3. Velocidad de elevación: simple / VVVF
4. Voltaje: 220v / 380v / 400v / 415v
5. Botón o control de la leva o control remoto
6. Sistema eléctrico Siemens o Schneider
7. Función de protección de sobrecarga de corriente, función de protección de baja tensión.
| Dato Tipo Básico | Carga Nominal | Velocidad Nominal | Capacidad de la Cuerda (m) |
Diámetro de la Cuerda | Motor Tipo Eléctrico | Potencia del Motor Eléctrico (KN) |
Dimensión del Brazo (mm) |
Peso (kg) |
|---|---|---|---|---|---|---|---|---|
| JK0.5 | 5 | 22 | 190 | Φ7.7 | Y100L-4 | 3 | 620×701×417 | 200 |
| JK1 | 10 | 22 | 100 | Φ9.3 | Y112M-4 | 4 | 620×701×417 | 300 |
| JK1.6 | 16 | 24 | 150 | Φ12.5 | Y132S-4 | 5.5 | 945×996×570 | 500 |
| JK2 | 20 | 24 | 150 | Φ13 | Y132M-4 | 7.5 | 945×996×570 | 550 |
| JK3.2 | 32 | 25 | 290 | Φ15.5 | YZR180L-6 | 15 | 1325×1335×840 | 1011 |
| JK3.2B | 32 | 30 | 250 | Φ15.5 | YZR200L-6 | 22 | 1900×1738×985 | 1500 |
| JK5 | 50 | 30 | 300 | Φ21.5 | YZR225M-6 | 30 | 1900×1620×985 | 2050 |
| JK5B | 50 | 25 | 210 | Φ21.5 | YZR225M-8 | 22 | 2250×2500×1300 | 2264 |
| JK8 | 80 | 25 | 160 | Φ26 | YZR210S-8 | 45 | 1533×1985×1045 | 3000 |
| JK10 | 100 | 30 | 300 | Φ30 | YZR315S-8 | 55 | 2250×2500×1300 | 5100 |
Manera de control
Botón de control y control de la leva y control remoto
Estándares de diseño
a.cable de hilo redondo GB / T20118-2006
Estándar de diseño de grúa GB3811-2011
c.Métodos y métodos de prueba de cabrestante de construcción GB6947-1986
