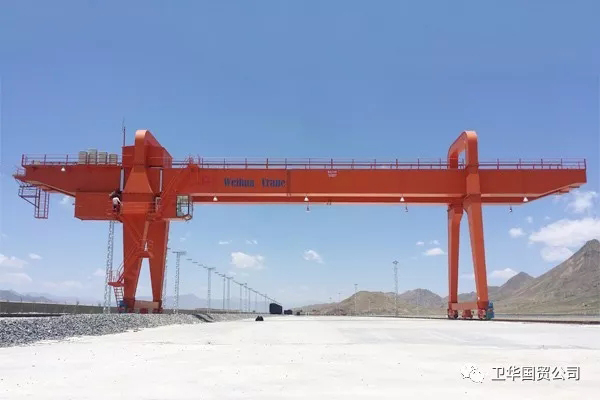

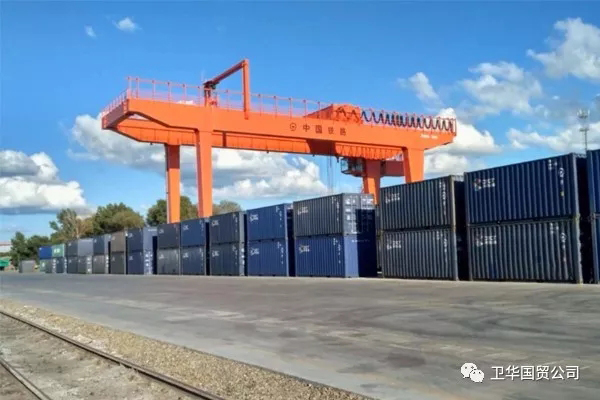

Esta grúa pórtico es para el manejo de contenedores utilizados en el patio de carga ferroviaria. Con las características de una sólida estructura de pórtico tipo U, voladizo doble con varillas y peso ligero, esta grúa pórtico tiene suficiente espacio y espacio para el manejo de contenedores con un esparcidor giratorio de 360 °.





Sistema de control eléctrico:

1. Conversión de frecuencia digital y control PCL;

2. Tecnología de adquisición de datos de sensores de alta precisión;

3. Sistema de análisis y procesamiento de datos informáticos industriales.





Flujo de operación:

1. Las instrucciones de manejo del contenedor se envían desde la sala de control central a la grúa de trabajo.

2. La cabina del conductor recibe las instrucciones.

3. El conductor de la grúa inicia la operación de carga y descarga mediante la pantalla táctil de la mesa de enlace.

4. La pantalla táctil en tiempo real muestra la posición del esparcidor, la grúa y el carro.

5. El sistema de control recibe temporalmente trabajos de complemento, mientras que da prioridad al trabajo en curso, luego realiza el trabajo de complemento después de terminar el trabajo actual.

6. Tecnología precisa de posicionamiento de contenedores.

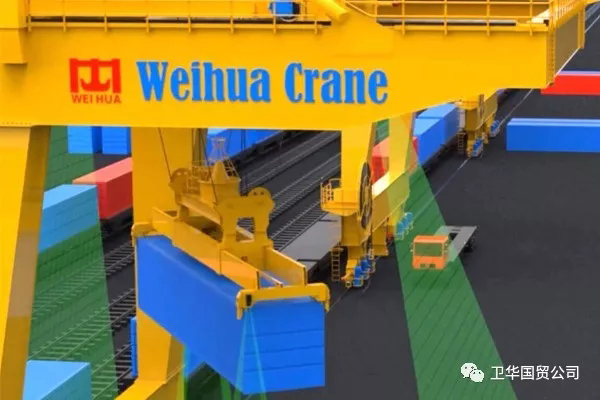

La visión de la máquina identifica con precisión la ubicación de la bocallave del recipiente y lee el número del contenedor, luego el sistema de control inteligente ajusta la posición del esparcidor y el ángulo de deflexión para realizar el bloqueo de precisión y el apilamiento de contenedores de precisión.

7. La pantalla táctil de la tabla de vinculación en tiempo real muestra la posición del esparcidor, la grúa y el carro.

8. Esta grúa está equipada con sistema PDS, si la posición de la grúa no corresponde a la posición de indicación del sistema PDS, la grúa no ejecuta el comando y envía la información de la alarma. Después de que el conductor mueve la grúa a la posición de indicación del sistema, la grúa continúa ejecutando el comando de manejo.

9. Planificación de ruta programada y tecnología de evitación de obstáculos para optimizar el camino y evitar obstáculos.

10. El uso del escaneo espacial infrarrojo lleva a cabo un escaneo en tiempo real de la situación de almacenamiento de contenedores de jardín y la actualización de la base de datos tridimensional de apilamiento de patio. El esparcidor está controlado por un programa inteligente que se ejecuta a lo largo de la ruta óptima para evitar obstáculos de manera inteligente para garantizar un trabajo seguro.

11. La sala de control central recibe la información de terminación de la grúa y la envía a la base de datos.
